이번에 소개 드릴 제품은,

#특수선 #이지스함 #소나 #탑재 #장비 입니다.

※SPECIFICATION

1) SIZE : 6,600(L) X 7,516(W) X 1,796(H)

2) WEIGHT : 27 TON

3) BASE RAIL : 37Kg X 45M

4) PLATFORM SIZE : 4,800(L) X 7,516(W)

소나 부착 장비는 설계가 무척이나 어려웠으며

편하중 및 높이 등이 낮고 기능은 전, 후진, 리프팅, 회전, 틸팅, 슬라이딩 등을

구현하여 힘들게 제작 하였습니다.

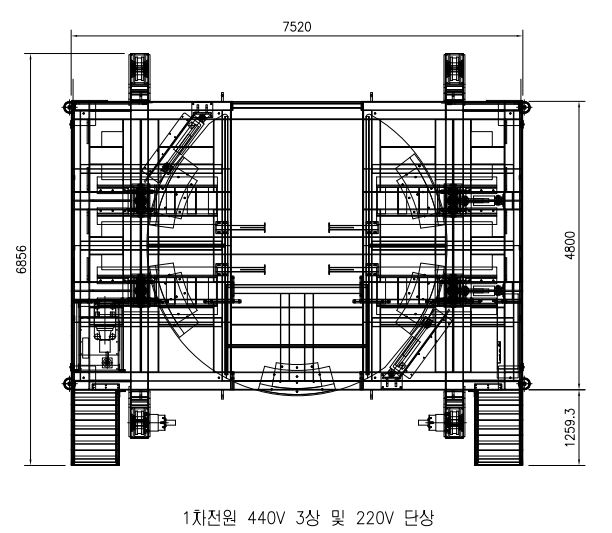

당사의 도면이며,

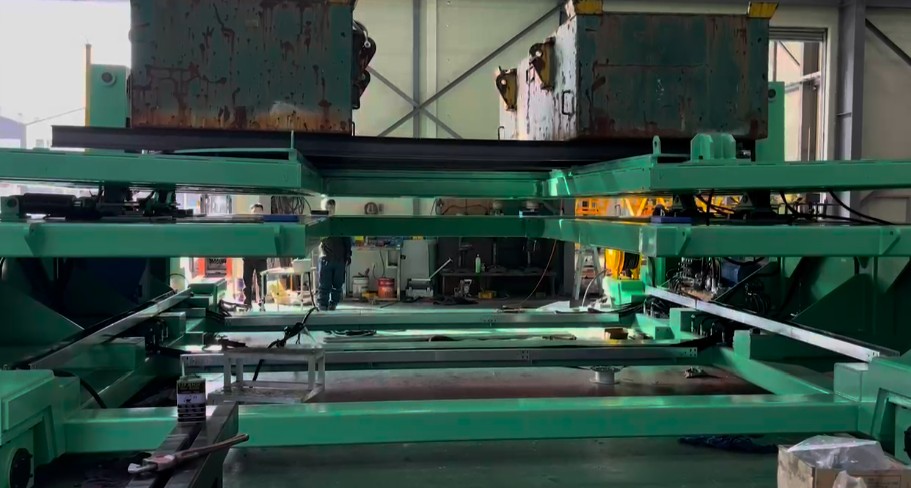

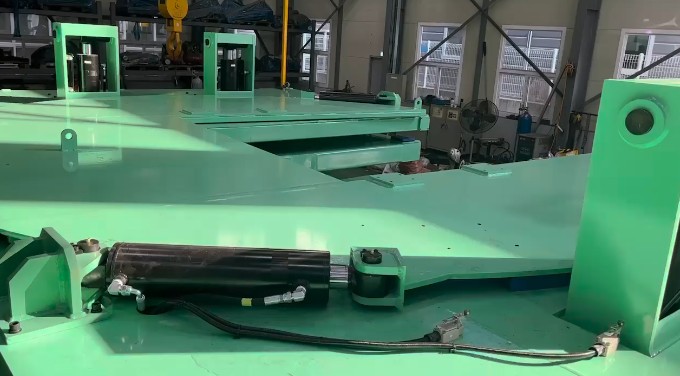

아래는 시운전 영상의 화면 중 일부분입니다.

#선체 고정 음탐기(소나)를 부착하는 장비이며,

소재는 단순히 SS가 아닌 SCM440등 여러가지 소재를 사용하여 보강하였습니다.

시운전 영상은 저희 블로그에서 확인 하실 수 있습니다
