고품질 홀딩픽쳐(HOFX)

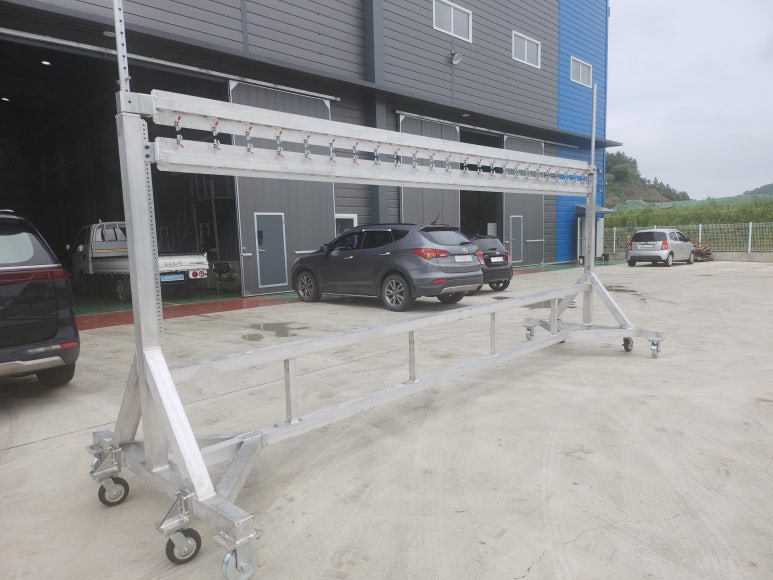

이번에 소개해드릴 제품은​

항공기 제조 과정에서 정밀성과 효율성을

극대화하는 장비인 홀딩 픽쳐(Holding Fixture) 입니다.

S P E C I F I C A T I O N S

PROJECT : RM7E

TOOL SIZE : 117.3 X 64.1 X 216.1 (INCH)

MATERIAL : AL

Weight : 286KG

납품처 : 항공업체

사용 용도 : 보조 치공구 (HOFX)

홀딩 픽쳐 (Holding Fixture) 란,

기계 가공 시 항공기 부품을

정확한 위치에 움직이지 않도록 단단하게 고정하는 치구입니다.

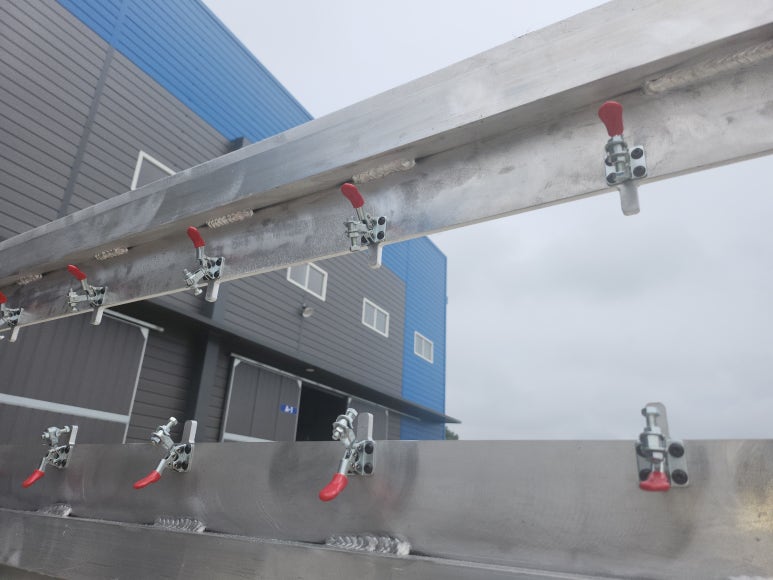

총 48개의 토글 클랩프 (Toggle Clamp)로 레버를 조작하여

빠르고 강력하게 구조물을 고정하거나 해체할 수 있는 고정 장치입니다.

최대 2M 까지,

항공기 부품의 다양한 크기와 형태에 맞춰

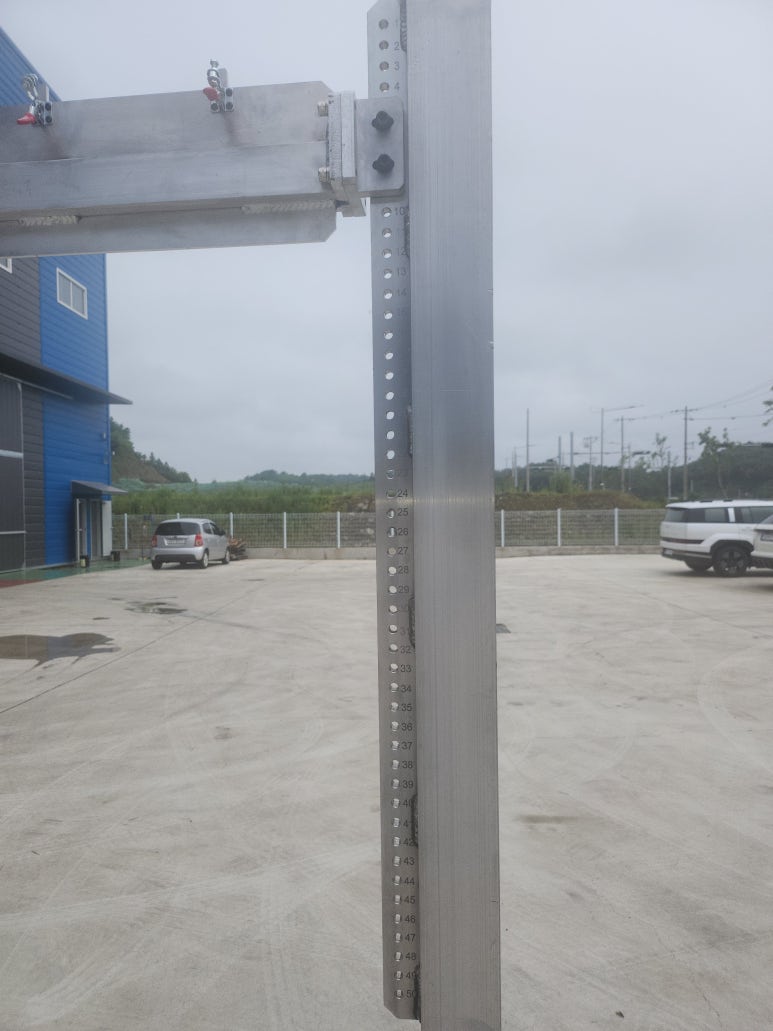

상, 하 높이 조절 기둥에 칸 마다 숫자가 표기 되어

더욱 정밀하게 높이를 조절하게 만들었습니다.

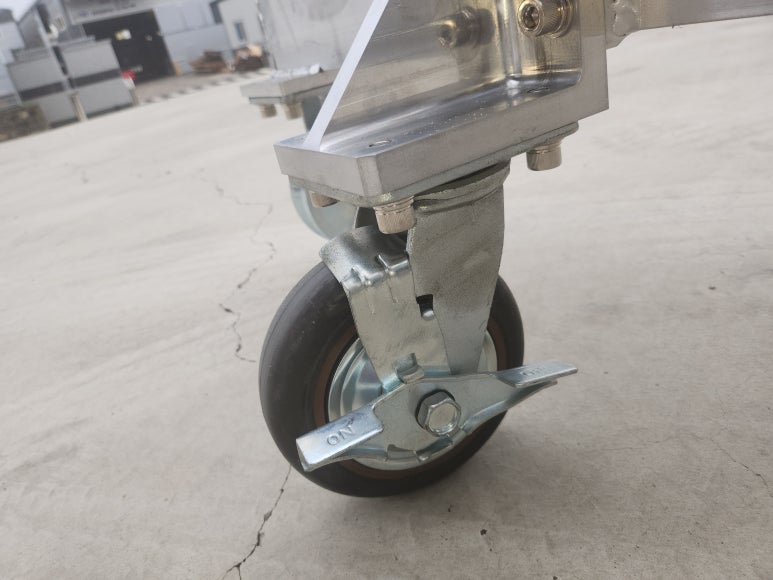

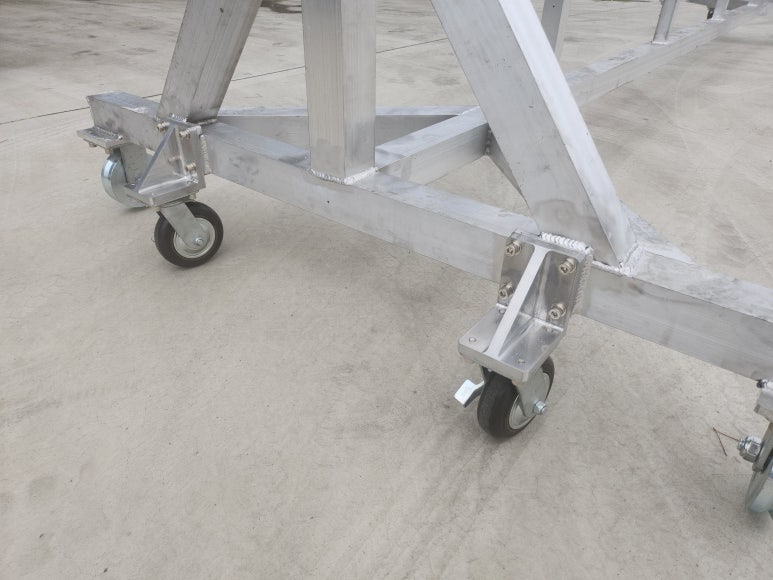

총 4개의 휠을 설치해 더욱 작업자가 원활하게 이동이 가능하게 만들었습니다.

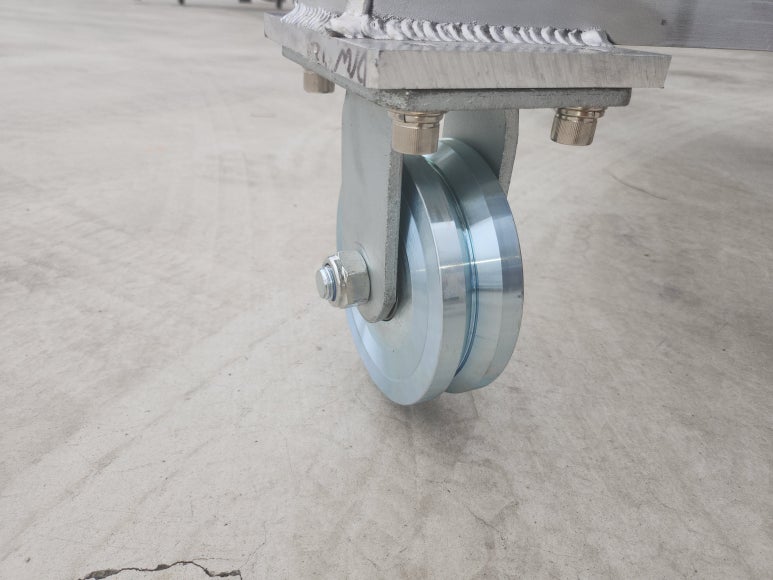

또한, 레일 바퀴를 추가하여 현장 상황에 따라

레일 위로도 이동이 가능하게 만들었습니다.
