레일용 테이블리프트

이번에 소개해드릴 제품은​

고소작업대입니다.

KOSHA 안전 인증 받은 제품입니다.

최근 한 납품처에서 저희 대성티엠씨의 제품 품질을 봏고

총 8대의 제작 요청으로 납품하게 되었습니다.

※ SPECIFICATION

​

CAPACITY : 1000 KG

TABLE SIZE : 1100 X 5200 (MM)

MIN, HEIGHT : 900 (MM)

STROKE : 2500 (MM)

MAX, HEIGHT : 3500 (MM)

MOTOR for HYD' PUMP : 5HP X 4P

주행 SPEED : 6M /MIN

주행 MOTOR : 0.75KW X 4P - 2EA

납품처 : R 업체

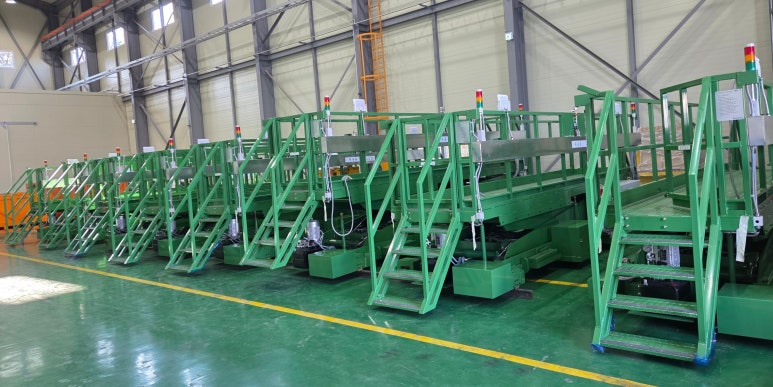

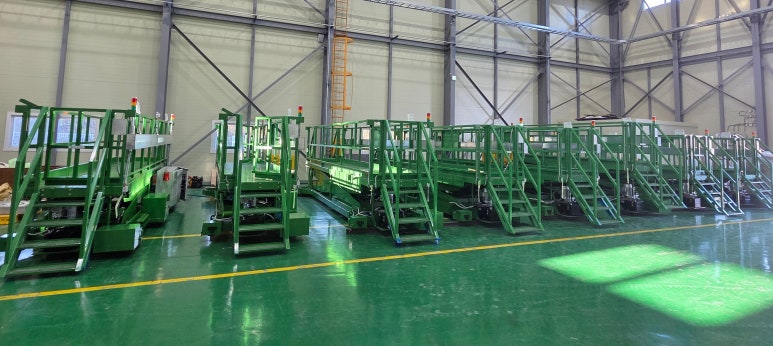

총 8대의 고소작업대는 레일 위에서 이동이 가능한 제품으로

업체 요구에 맞춰 제작하게 되었습니다.

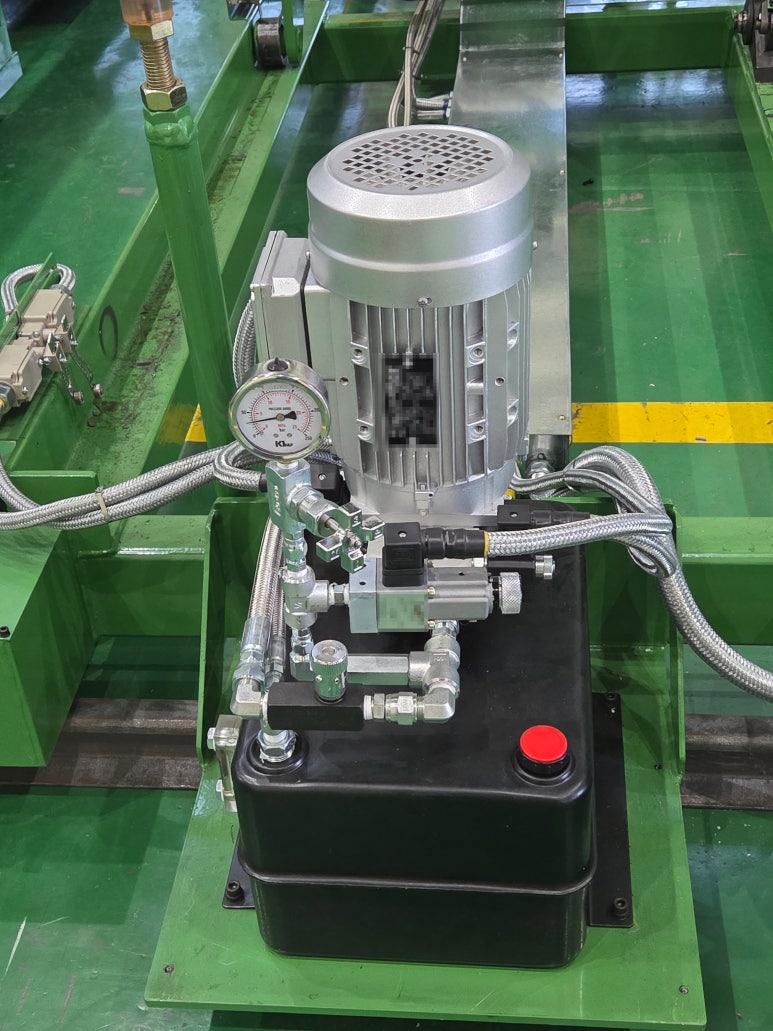

유압시스템 (유압유니트 + 파워팩)

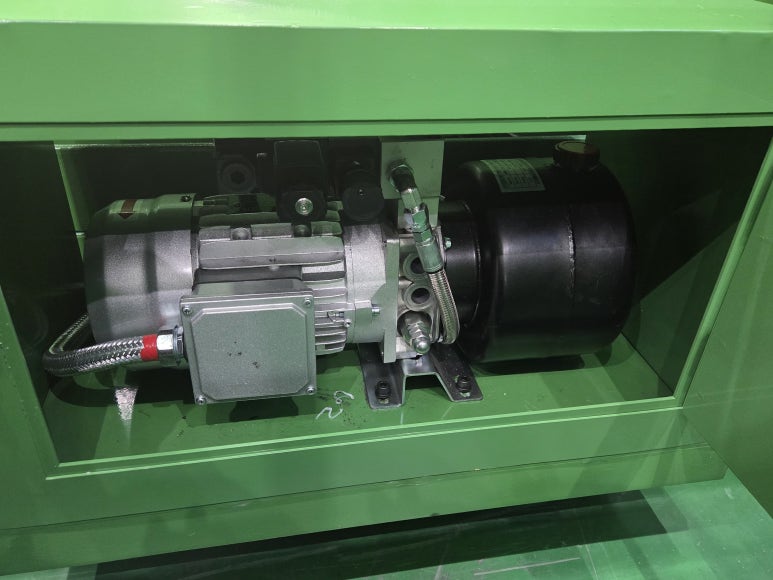

구동모터

두개의 강력한 모터를 사용하여

유압시스템은 최대 높이 2500mm까지 올라가는 수직이동을 담당하고,

구동모터는 분당 6미터 레일 위로 이동하는 좌우 이동을 담당해

현장에서 작업자가 원하는 위치에 매끄럽게 사용이 가능하게 신경썻습니다.

특히, 레일 위를 움직일때 충격이나 소음 없이

마치 미끄러지듯 이동하게끔 제작하여

불필요한 흔들림을로 인한 사고를 방지하고 작업 효율을 극대화했습니다.

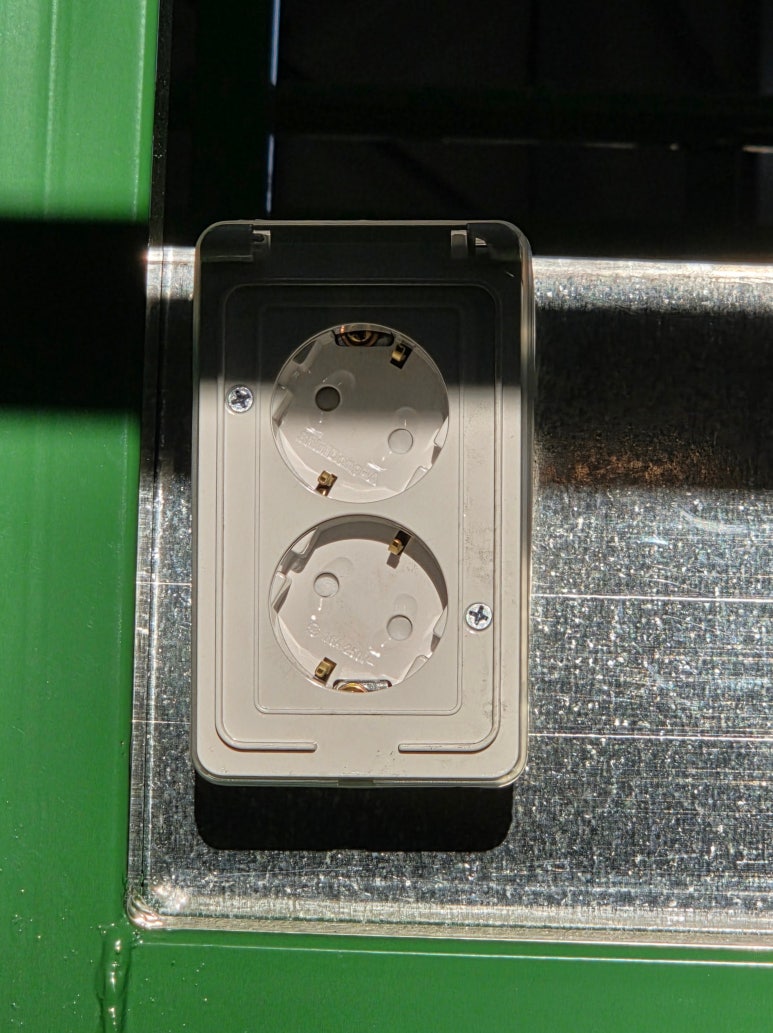

전원소켓

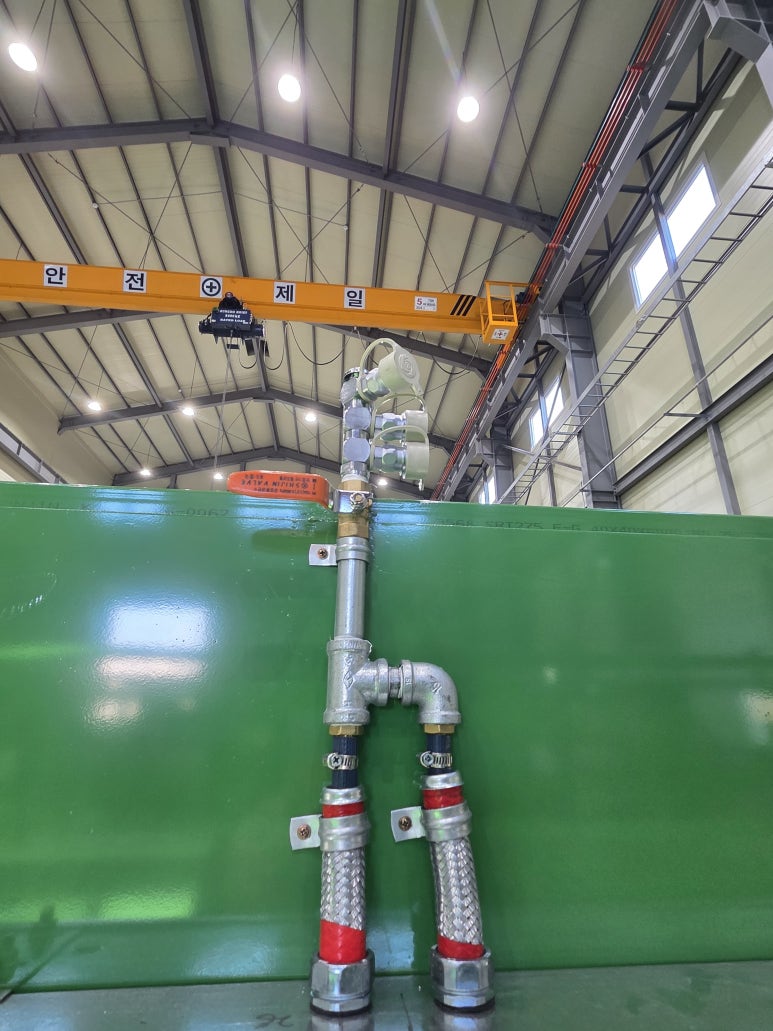

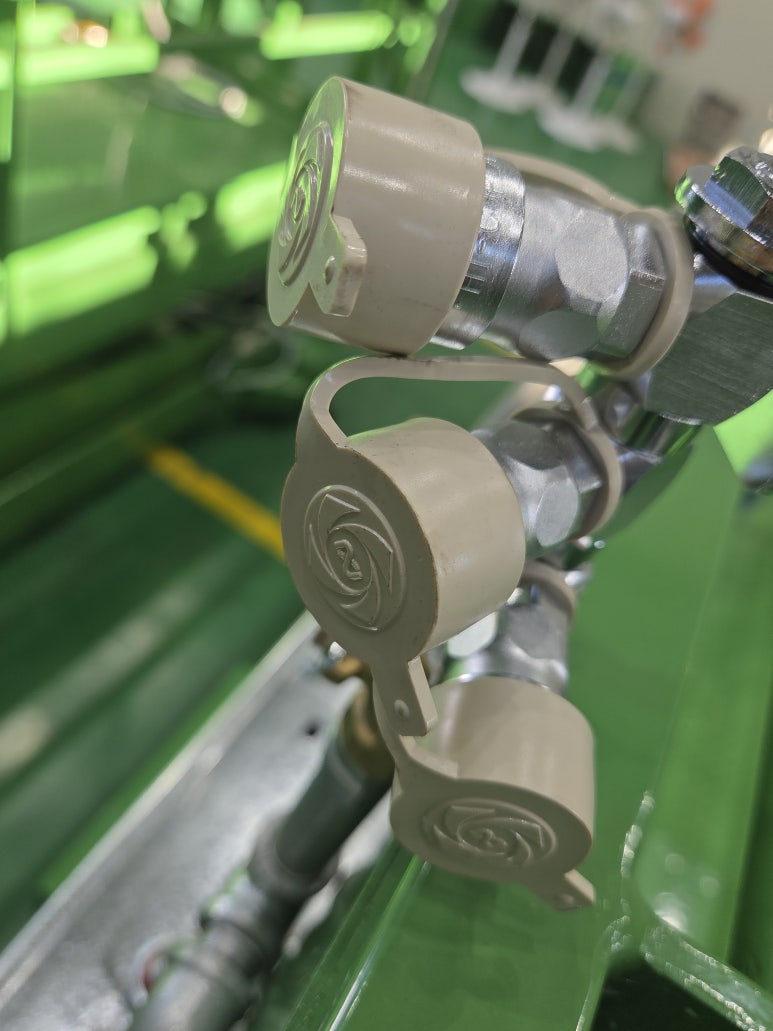

에어호수

작업대 상단 에는 총 2개의 전원 소켓과 에어호수 커넥터 3개가 설치되어 있어

​전원이나 공압을 별도로 끌어올 필요 없이

​바로 장비 연결이 가능하게 현장의 효율성까지 고려했습니다.

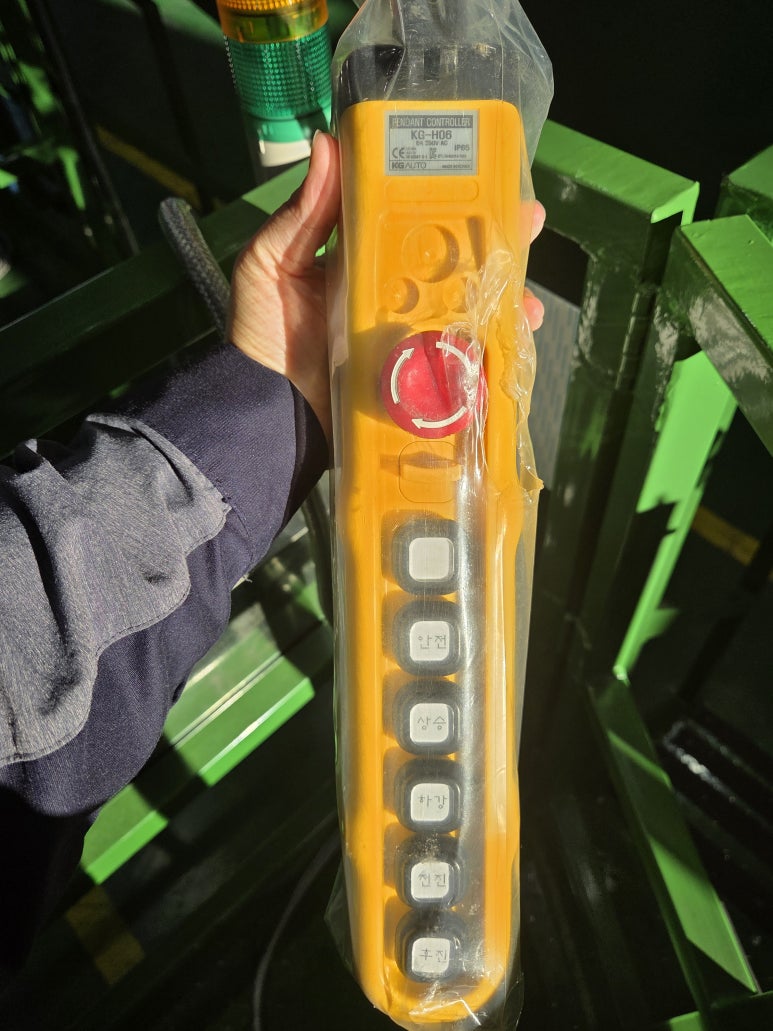

유선 리모컨

작업자가 유선 리모컨으로 고소작업대에서도 사용이 가능하고

​아래 사진의 전기판넬에서도 조작이 가능하게 준비했습니다.

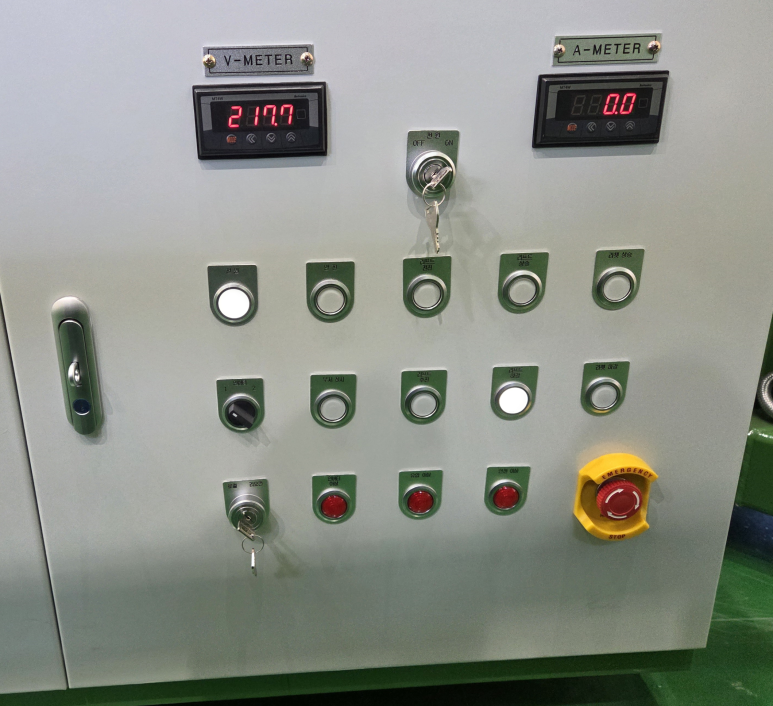

전기판넬

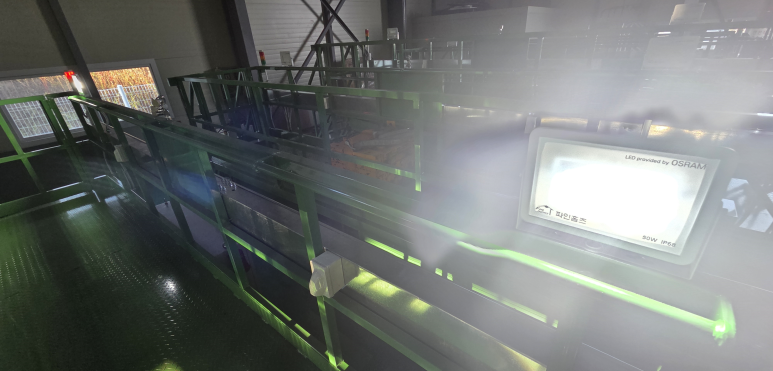

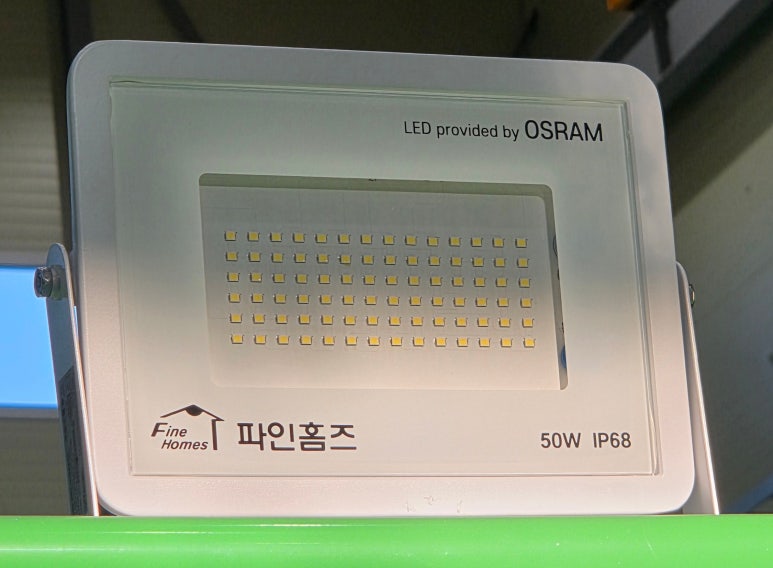

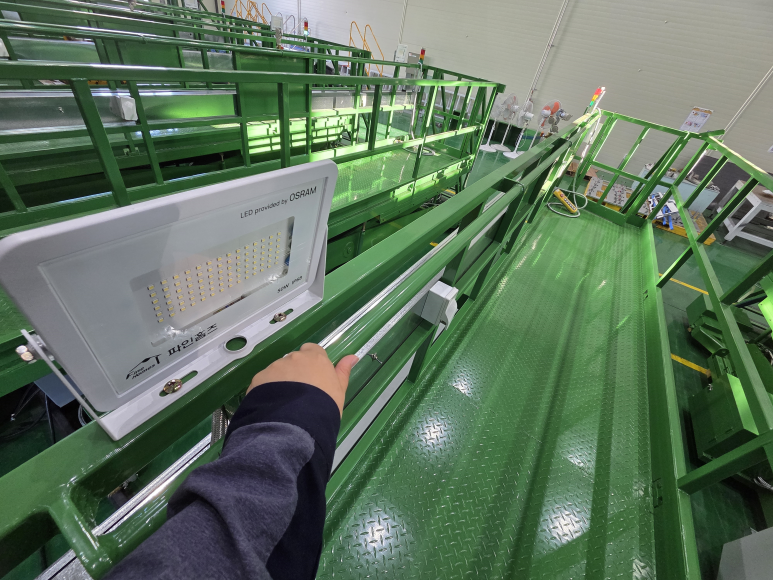

야간작업 시 LED등을 이용하여 작업이 가능하게 추가 하였습니다.

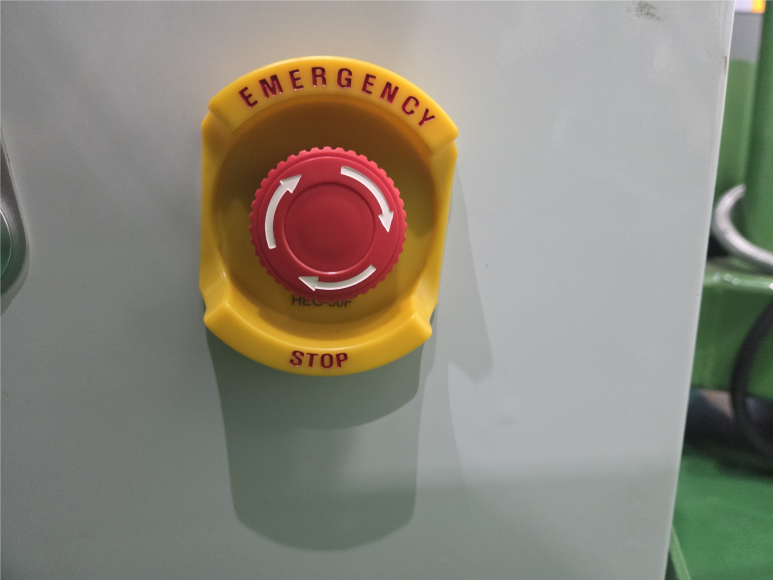

비상버튼

저희 대성티엠씨는 작업 현장에서 발생할 수 있는 모든 위험에 대비하기 위해

리모컨과 전기판넬에 비상정지 버튼을 설치하여

작업자의 안전을 최우선으로 지킬 수 있도록 만전을 기했습니다.

​

비상정지버튼 외에도 현장을 지키는 안전장치 들을 소개하겠습니다.

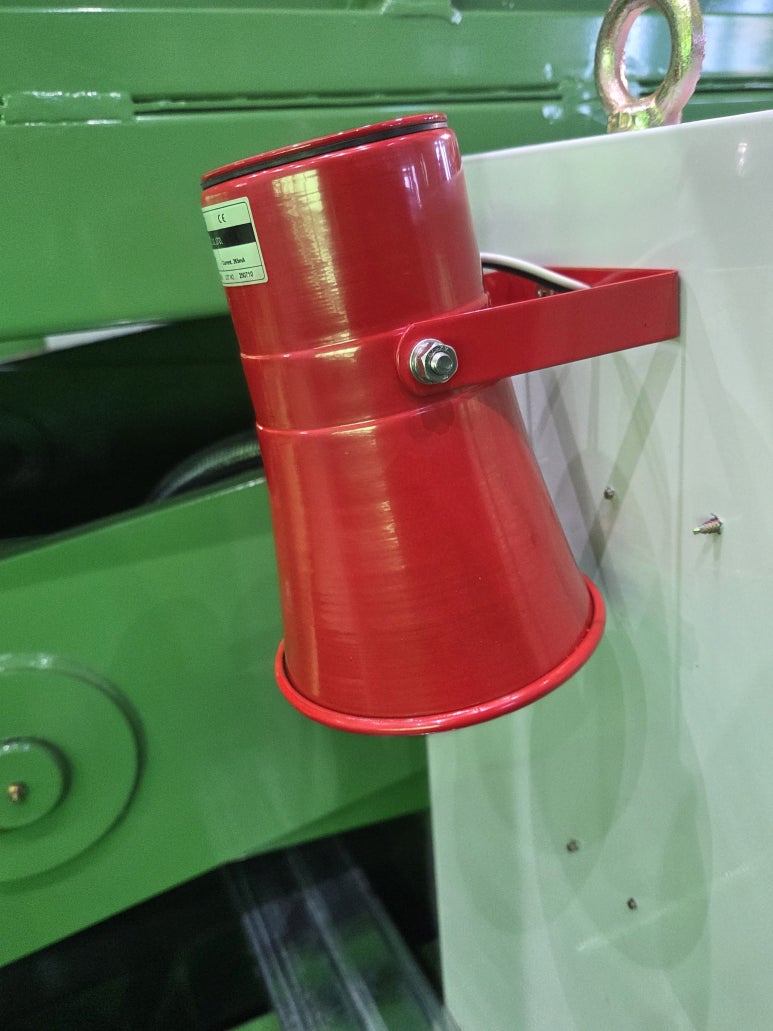

사이렌

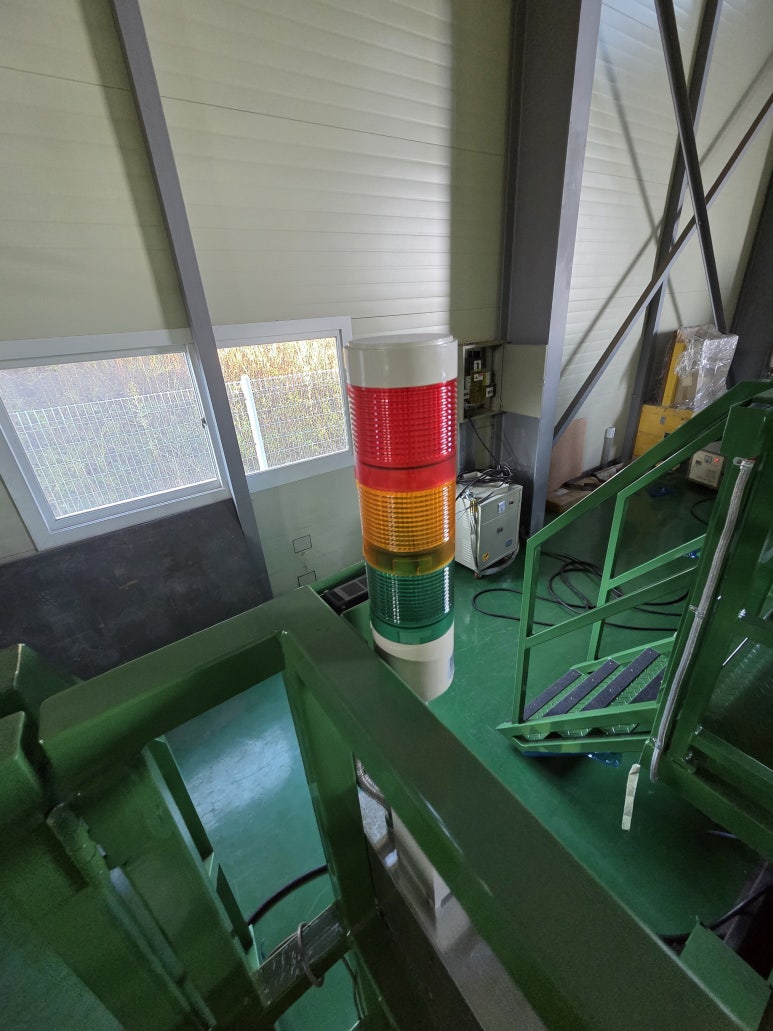

경광등

해당 기능은,

​

빨간불 : 문제 발생 및 사용불가

노란불 : 정상 사용 가능

초록불 : 현재 작업대 사용중

​

​특히 저희 대성티엠씨는 안전사고에 대비해 2개의 안전문 중 하나라도 열려 있을시

​고소작업대가 작동이 되지 않게 제작했습니다.

※ 시운전 영상은 저희 블로그에서 확인 하실 수 있습니다

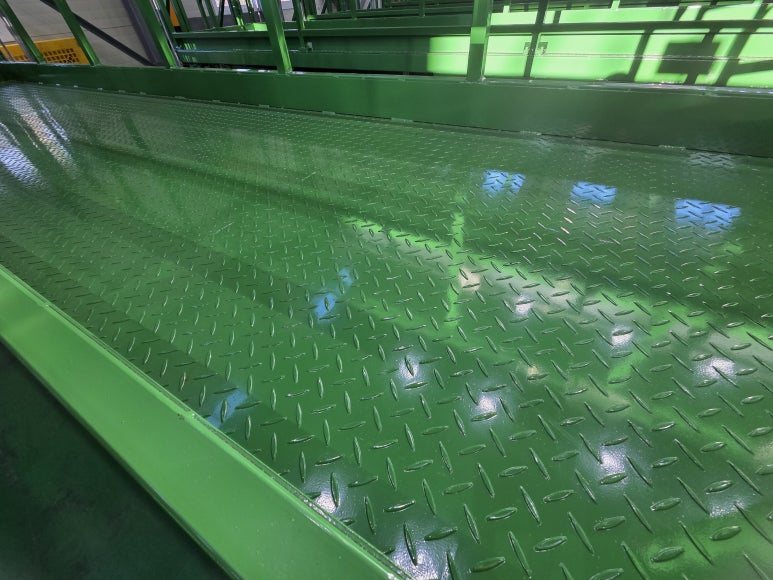

미끄럼 방지 체크무늬 강판

안전 손잡이

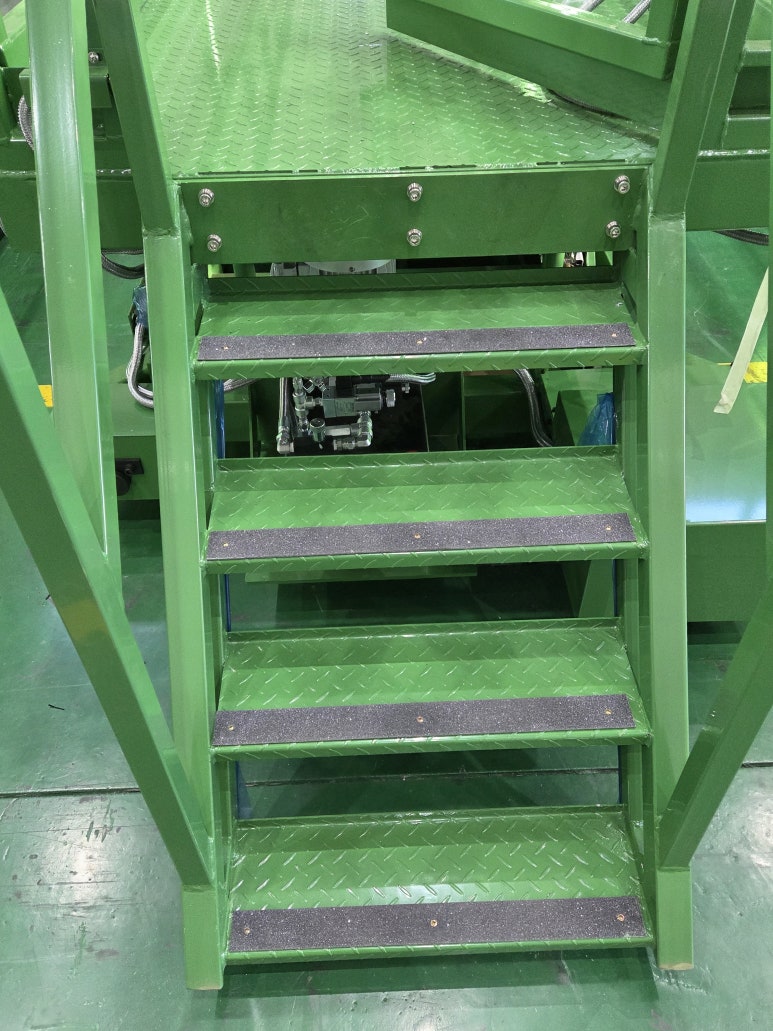

계단 미끄럼 방지

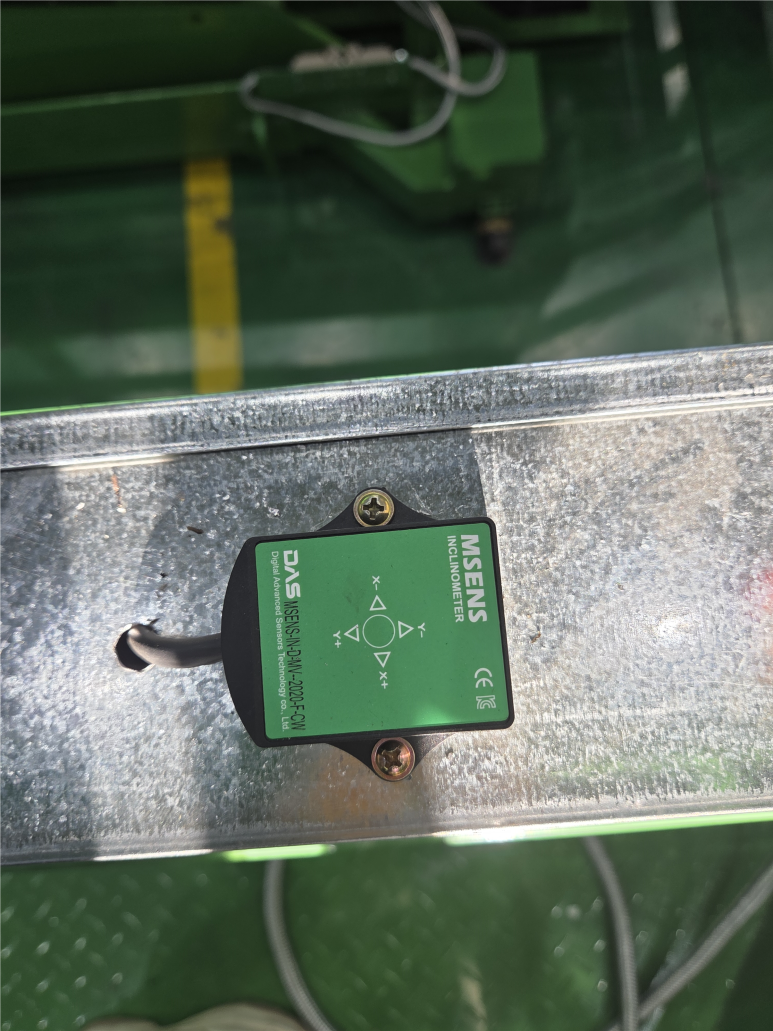

수평센서

고소작업대 인증 규격에

'경사도가 일정각 3도 이상 시 작동하지 않게끔' 이라는 문구가 있습니다.

이에 수평이 일치 하지 않을 시

작동하지 않는 장치라고 보시면 됩니다.

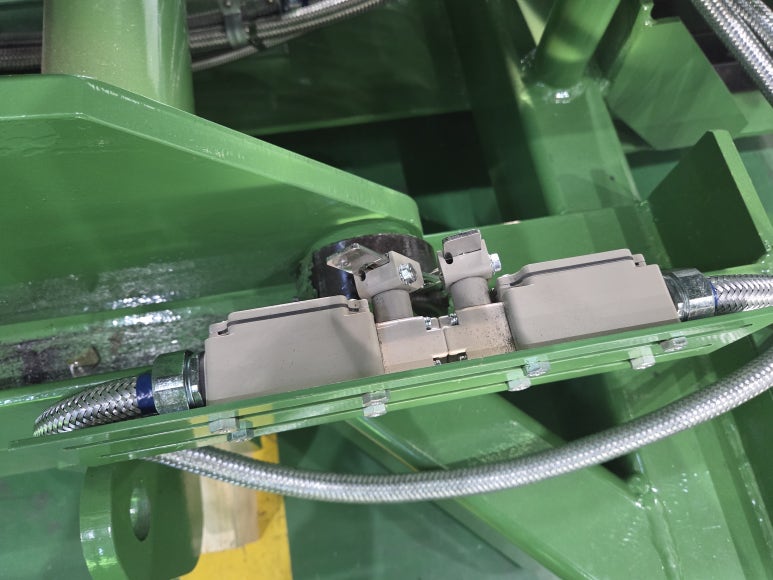

투스피드

안전장치인 투스피드란,

하강시에 이단속도 조절이 되는 장치로, 천천히 내려오게 되는 장치입니다.

​리프트 하강시 관성에 의해서 속도가 빨라지게 되어 있습니다.

​이에 리프터 급하강을 방지 하고자 2단 속도 조절장치 SLOW 후 STOP하는 SYSTEM 입니다.

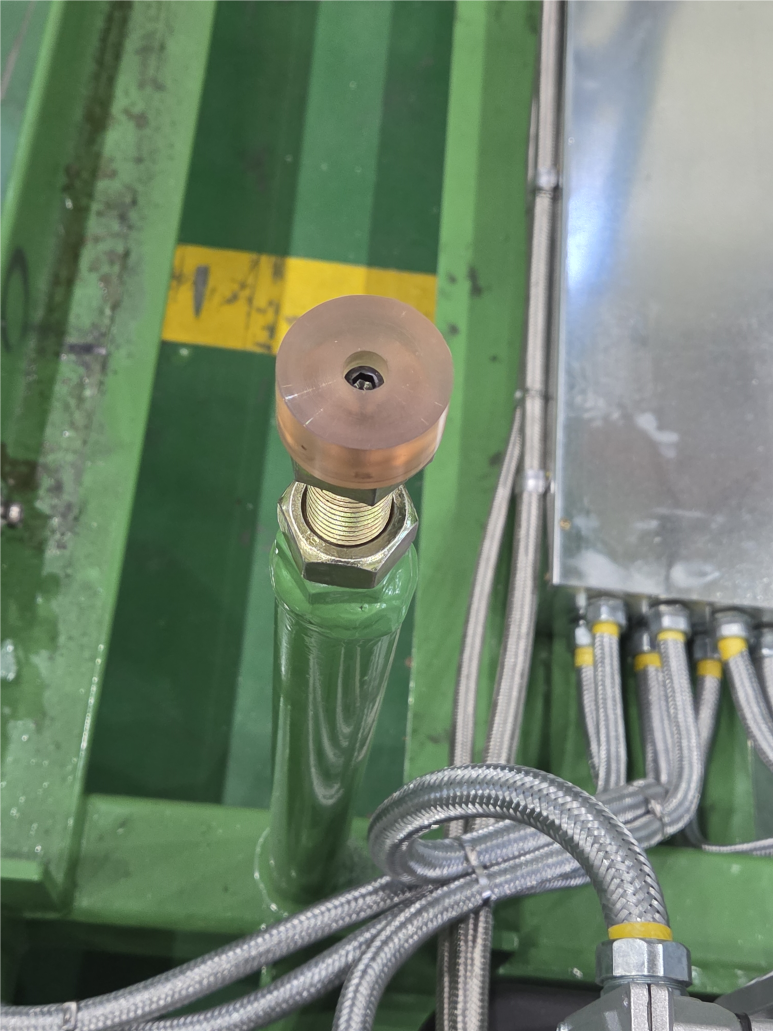

하강 스토퍼

하강 스토퍼란,

최저 높이에 도달하면 더 이상 내려가지 못하도록 정지시키는 안전장치입니다.

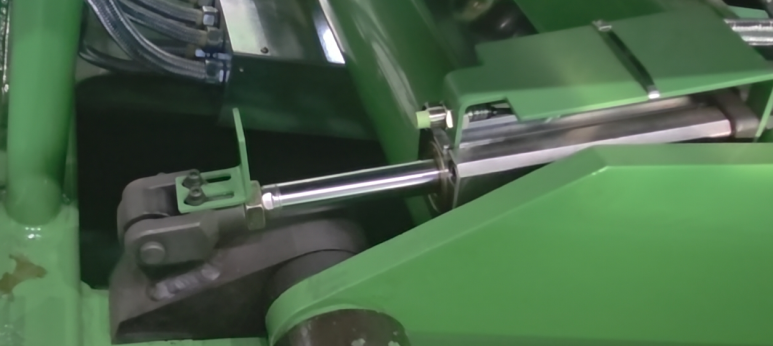

라쳇

리프트 추락 방지용 라쳇

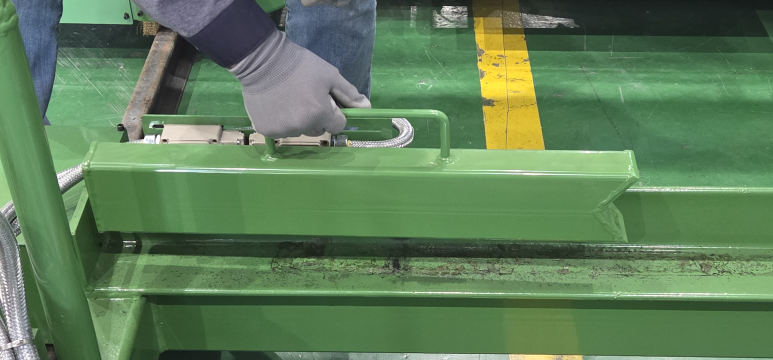

롤러 고정 받침대 장착

고소작업대 점검시 롤러에 고정 받침대를 장착하여

안전하게 점검을 할 수 잇게 도와주는 장치입니다.

특히, 사용자가 안전하게 작업할 수 있게 안전수칙을 상세히 설명하였습니다.

시저 끼임 방지

전기 판넬 감전 주의

※ 시운전 영상은 저희 블로그에서 확인 하실 수 있습니다
