파이프핸들링머신

안녕하십니까? 물류, 운반 기기 및 산업 기계의 선두 주자!

(주) 대성 티엠씨입니다.

​

블로그 : https://blog.naver.com/yunjae7878

이번에 소개 드릴 제품은 #파이프 #핸들링 #머신 입니다.

​

​

다른 말로는 #특수형 지게차 또는 #파이프 클램프 머신이라고도 합니다.

마스트는 3단 마스트 입니다.

​

​

​기능은 파이프 또는 구조물을 클램프 하여 원하는 위치로 전동 이동 후,

용접시 잡아주는 용도 또는 거치 하는 용도 입니다.

용접 위치에 따라 회전기능이 있습니다.

​

​

​

​

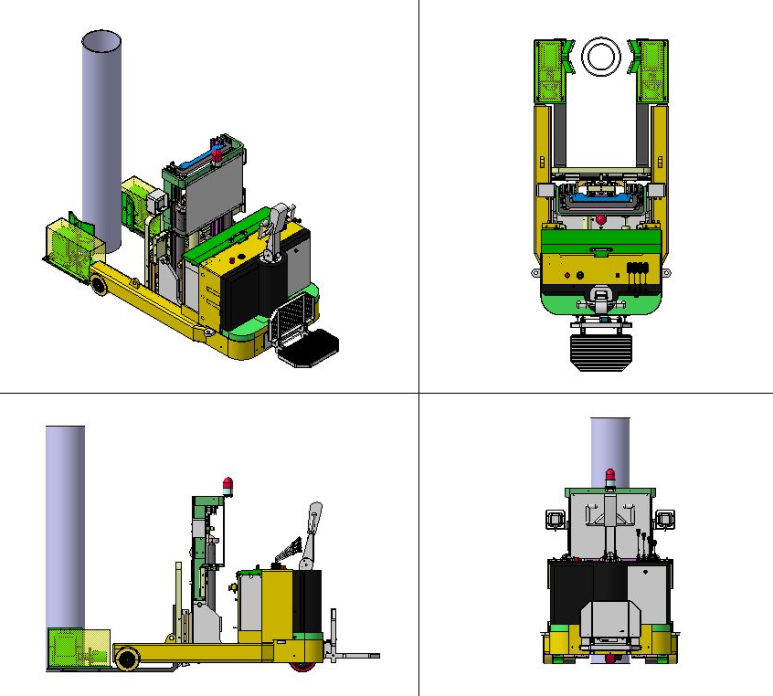

우선 간단한 당사 도면 보시죠,

보는 바와 같이 3D로 해서 도면 승인을 받습니다.

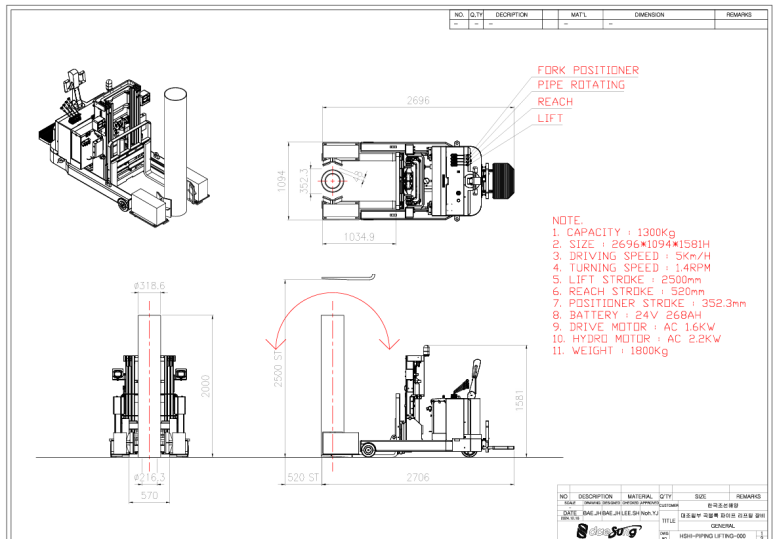

당사 승인도면 입니다.

1. CAPACITY : 1300KG

2. SIZE : 2696 * 1094 *1581H

3. DRIVING SPEED : 5Km/H

4. TURNING SPEED : 1.4RPM

5. LIFT STROKE : 2500mm

6. REACH STROKE : 520mm

7. POSITIONER STROKE : 352.3mm

8. BATTERY : 24V 268AH

9. DRIVE MOTOR : AC 1.6KW

10. HYDRO MOTOR : AC 2.2KW

11. WEIGHT : 1800KG

입니다.

파이프 제품이 곡선이죠 ?

형상에 맞춰서 취부 하기 위한 용도입니다.

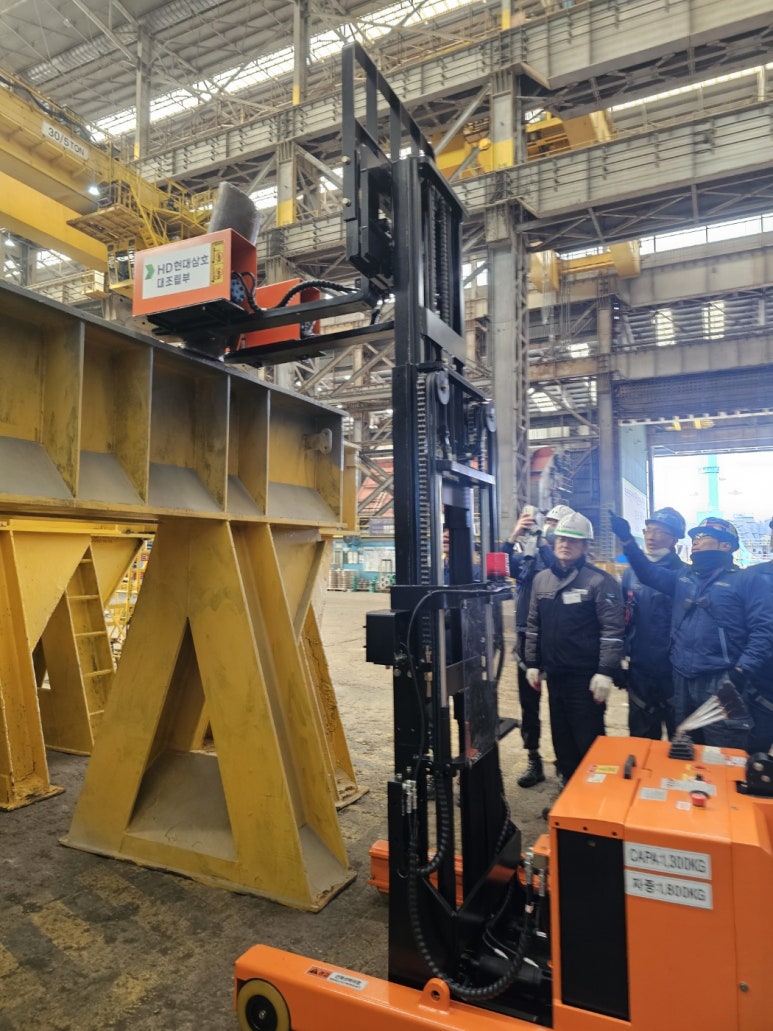

시운전 영상은 저희 블로그에서 확인 하실수 있습니다 네이버 블로그 https://blog.naver.com/yunjae7878
